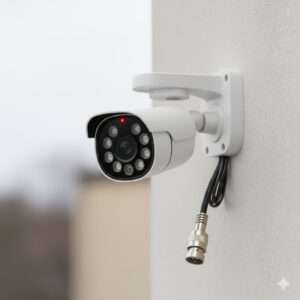

Las cámaras de seguridad analógicas son las que estamos acostumbrados a ver desde hace muchos años atrás.
La imagen sale de la cámara de seguridad de manera analógica, es decir, una señal con amplitud y período variable en el tiempo.
La salida está conformada por un conector BNC con impedancia de 75 ohm, la misma impedancia que utilizamos en nuestras casas en la entrada de video cable o antena de nuestras TV.
Es por eso que las cámaras de seguridad analógicas utilizan el mismo cable coaxial que las TV: cable coaxial de 75 ohm, siendo los más comunes el RG-6 y el RG-59.
Muchas veces, cuando asesoramos a un cliente y le sugerimos utilizar cámaras de seguridad analógicas, estos por error rápidamente nos dicen: “pero yo quiero cámaras IP ya que quiero verlas por internet”.
Si bien las cámaras de seguridad analógicas solo pueden ser vistas si las conectamos a una pantalla, televisor o monitor con entrada BNC o RCA, estas pueden verse por internet si las conectamos a una central como podría ser un DVR Stand Alone.
Estos DVR Stand Alone son los encargados de convertir la imagen analógica en digital (digitalizan la imagen), para de esa manera poder verlas desde internet.
Entonces, cuando tenemos un sistema de cámaras de seguridad analógico con DVR, no accedemos directamente a la cámara desde internet, sino que accedemos al DVR, y este nos muestra las imágenes de las cámaras de seguridad.
Los sistemas de video vigilancia compuestos por cámaras de seguridad con DVR, en la actualidad (Febrero de 2014), siguen siendo la mejor opción para armar un sistema profesional y con precios accesibles.
Hogares, comercios, empresas, bancos y organismos del gobierno aún siguen utilizando y adquiriendo e instalando sistemas de video vigilancia analógicos.
Este texto fue escrito antes de la existencia de las cámaras analógicas HD (HD-CVI / HD-TVI / AHD).
Actualización moderna — Cámaras analógicas HD y migración de sistemas CBS
Con la evolución de la videovigilancia surgieron las cámaras analógicas HD como HD-CVI, HD-TVI y AHD, capaces de transmitir resoluciones HD, Full HD, 4MP, 5MP, 8MP y hasta 4K, manteniendo la misma filosofía de un sistema analógico tradicional.
Una de las mayores ventajas es que permiten migrar sistemas analógicos antiguos CBS (CCTV estándar en resolución 480/600 líneas) sin cambiar el cableado ni la alimentación eléctrica, ya que siguen utilizando:
- Conectores BNC
- Impedancia de 75 ohm
- Cable coaxial RG-6 o RG-59
- Fuentes y distribuciones de 12V estándar
Esto permite actualizar un sistema viejo a HD o Full HD simplemente cambiando cámaras y DVR, manteniendo la instalación existente.
Migración desde cámaras analógicas CBS a sistemas modernos HD
La migración desde cámaras analógicas CBS (sistemas analógicos tradicionales) hacia cámaras analógicas modernas en HD es muy sencilla, ya que ambas tecnologías utilizan el mismo cable coaxial de 75 ohm (RG-6 o RG-59) y la misma alimentación eléctrica.
Esto permite actualizar un sistema antiguo reemplazando únicamente las cámaras CBS por cámaras HD y, si es necesario, el DVR por un DVR híbrido o tribrid, sin romper paredes ni retirar cables.
El resultado es una mejora inmediata en la calidad de imagen, pasando de definición estándar a HD o Full HD, manteniendo toda la instalación original.
Transmisión técnica de la señal: CBS vs HD-CVI / HD-TVI
1. Señal analógica tradicional (CBS / CVBS / video compuesto)
En los sistemas CBS la cámara genera una señal analógica compuesta (video compuesto en banda base) donde toda la información viaja en una sola señal continua:
- Incluye luminancia (Y), crominancia (C) y los sincronismos.
- Modulación típica: AM compuesta (luminancia + crominancia + sync).
- Ancho de banda aproximado: ~4.2 MHz (depende del estándar: PAL/NTSC).
- Viaja por cable coaxial 75Ω como señal de banda base y se digitaliza en el DVR mediante conversor A/D.
2. Señales HD modernas: HD-CVI / HD-TVI / AHD
Las tecnologías HD-CVI, HD-TVI y AHD transmiten video HD por el mismo coaxial, pero no usan video compuesto en banda base. Técnicamente:
- Ocupan ancho de banda mayor (pueden subir hasta 30–50 MHz de espectro útil según implementación).
- Utilizan modulación analógica avanzada (multinivel, AM+FM híbrido, o esquemas propietarios según fabricante) sobre portadoras de mayor frecuencia.
- Incorporan ecualización en tiempo real y compensación de pérdidas de alta frecuencia para mantener la integridad de la señal a largas distancias.
- La señal sigue siendo analógica en su transporte eléctrico, pero la estructura de modulación permite transportar información equivalente a video HD/FullHD.
Versión técnica ampliada
Transmisión en cámaras analógicas CBS (Composite Video Baseband Signal)
Las cámaras CBS generan un video compuesto analógico donde toda la información necesaria para reconstruir la imagen viaja en una única señal continua en banda base. Técnicamente:
- Frecuencia útil: 0 Hz hasta ~4.2 MHz.
- Luminancia (Y): transmitida como variaciones directas de amplitud.
- Crominancia (C): incluida mediante subportadora modulada en cuadratura (dependiendo del estándar).
- Sin compresión digital y con sincronismos horizontales y verticales incluidos.
Limitaciones: alta sensibilidad a atenuación y ruido; ancho de banda insuficiente para resoluciones superiores a SD; dependencia directa de la amplitud eléctrica.
Transmisión en cámaras HD-CVI / HD-TVI / AHD
Estas tecnologías no transmiten en banda base compuesta. Emplean una modulación analógica de mayor complejidad y ancho de banda ampliado:
- Separa componentes (luminancia/crominancia/detalle) mediante portadoras o subcanales en frecuencias más altas.
- Emplea modulación multinivel (HD-TVI), o combinaciones AM+FM/híbridas (HD-CVI), según la tecnología.
- Incluye ecualizadores y compensadores que restauran la respuesta en alta frecuencia tras la pérdida por cable.
- Permite transmitir 720p, 1080p, 4MP, 5MP, 4K sobre el mismo coaxial y a distancias que varían según calidad de cable (300–800 m típicamente).
Gráfico ASCII comparativo
=============================
TRANSMISIÓN ANALÓGICA TRADICIONAL (CBS)
=============================
Señal en banda base (0 a ~4.2 MHz)
Modulación: AM compuesta (Y + C + Sync)
Amplitud
|
1.0 | /\ /\ /\ /\ /\
| / \ / \ / \ / \ / \
0.5 |______/_ _\_____/____\___/____\____/____\____/____\______
|
0.0 +------------------------------------------------------------> Tiempo
<--- Información de video modulada en amplitud --->
Características:
- Una sola señal continua
- Mezcla luminancia, crominancia y sincronismos
- Sensible a ruido y atenuación
- Limitada a definición estándar
====================================================================
TRANSMISIÓN ANALÓGICA HD (HD-CVI / HD-TVI / AHD - MULTIPORTADORA)
====================================================================
Señal modulada sobre portadoras de mayor frecuencia (10–50 MHz aprox.)
Modulación: Analógica multinivel / AM-FM combinada según tecnología
Portadora 1 (Luminancia HD)
Amplitud 1.0 ~~~~~~^~~~~~~^~~~~~~^~~~~~~^~~~~~~^~~~~~~^~~~~~~~~~~
~ ^ ^ ^ ^ ^ ^
0.5 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Portadora 2 (Crominancia HD / datos extendidos)
0.0 ____/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\/\__
(señal de mayor frecuencia transportando detalle HD)
<------ Varias portadoras HD ------->
Características:
- Varias portadoras analógicas en alta frecuencia
- Mayor ancho de banda que CBS
- Mucho menos sensible al ruido
- Video HD/FullHD a grandes distancias
- Ecualización y compensación en tiempo real
============================================================== DIFERENCIA VISUAL SIMPLIFICADA ENTRE AMBAS TRANSMISIONES ============================================================== CBS (banda base): ----^^^^^^^^^^^----^^^^^-----^^^^^^^----^^^^^--- (simple) HD-CVI / HD-TVI (portadoras múltiples): ~~~~~~~~^^^^^^^~~~~~~~^^^^^^^^~~~~~~~^^^^^^^~~~~ (compleja)
Diagrama de bloques (Block Diagram) – ASCII
A) Cámara CBS (Video Compuesto Banda Base)
[Sensor CCD/CMOS]
|
v
[Procesador de Señal Analógico]
|
v
[Generador de Luminancia (Y)]
|
+-------------------------+
| |
v |
[Subportadora Crominancia (C)] |
| |
+---------[Combinador]----+
|
v
[Salida BNC CBS]
|
v
[Cable Coaxial 75Ω]
|
v
[Entrada Analógica DVR]
|
v
[Conversor A/D]
B) Cámara HD-CVI / HD-TVI
[Sensor CCD/CMOS]
|
v
[Procesador HD Analógico]
|
+--------------------------------+
| |
v v
[Módulo de Modulación de Luminancia] [Módulo de Crominancia HD]
| |
+---------------+ |
| |
v |
[Módulo Multi-Portadora] |
| |
+---------------+----------------+
|
v
[Salida BNC HD (CVI/TVI)]
|
v
[Cable Coaxial 75Ω Tradicional]
|
v
[DVR HD-CVI / HD-TVI]
|
v
[Demodulador Analógico HD]
|
v
[Conversor A/D HD]
